Examenopgaven
HAVO B2
2006 - II opg. 10
OPGAVEN
1.
In kubus ABCD.EFGH is M het midden van AB.
Construeer het snijpunt van lijn DF met vlak MCH
OPLOSSING
1.
Hulpvlak bijv. HDBF
Snijlijn HP
Snijpunt S
LIJN - VLAK

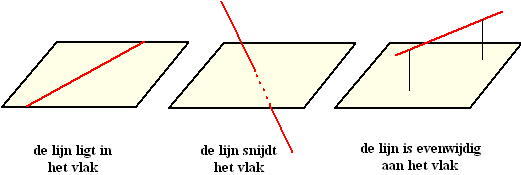

Voor de ligging van een lijn ten opzichte van een vlak zijn er drie mogelijkheden:
geval 1
Zoek twee punten van de lijn die ook in het vlak liggen. Dan ligt de hele lijn daar in.
geval 2
Je construeert het snijpunt in drie stappen:
1. Kies een hulpvlak H waar de lijn in ligt.
2. Teken de snijlijn van H met het vlak.
3. Teken het snijpunt van de oorspronkelijke lijn met deze snijlijn.
Dat is het gevraagde punt.
geval 3
Een lijn is evenwijdig aan een vlak als je een tweede lijn in dat vlak kunt vinden die evenwijdig is aan de eerste.
