| Aanzichten | ||
| De meest betrouwbare manier om aanzichten te tekenen zie je hieronder. | ||
 |
||

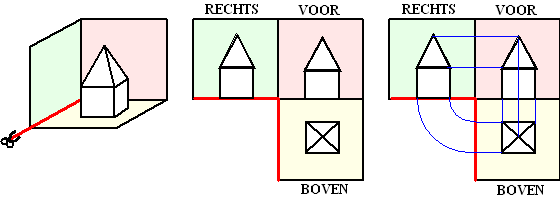

| Links
zie je een eenvoudig kerktorentje. We knippen onze ruimtelijke figuur door
via de rode lijn, en vouwen hem open. Dat geeft de tweede figuur, met het voor- rechter- en bovenaanzicht van het kerkje. De twee rode lijnen zaten oorspronkelijk dus aan elkaar. Het voordeel van deze methode is, dat alle aanzichten qua afmetingen precies bij elkaar passen. Dat is aangegeven in de rechterfiguur met blauwe lijnen. Nieuwe vlakken in de figuur kun je nu makkelijk van het ene naar het andere aanzicht overbrengen. |
||
| • | Het is afspraak om alle ribben van een lichaam die je niet kunt zien in de aanzichten gestippeld te tekenen. | |
| • | Met deze methode kun je ook eenvoudig hoogtelijnen tekenen. Zie aldaar. | |
| • | En andersom kan
het ook; als twee aanzichten zijn gegeven is het derde vrij simpel te
tekenen. Punt P hiernaast in het voor- en bovenaanzicht levert zonder na te denken meteen de plaats van P in het rechteraanzicht. |
 |
| • | Ruimtecoördinaten zijn makkelijk in de figuren aan te geven. Hiernaast staan de x-as en de y-as en de z-as gegeven. | |
